水溶液特性
低発泡性
ニチゴーGポリマー™は、その分子構造により、水溶液は消泡性に優れています。
消泡剤を添加することなく、作業性に優れた水溶液が得られます。

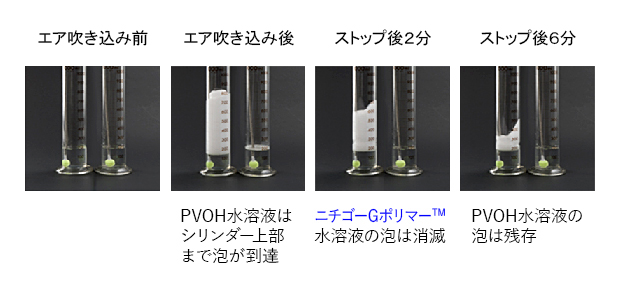

右：ニチゴーGポリマー™（完全ケン化タイプ）
左：PVOH（完全ケン化タイプ）
【試験方法】
1%の水溶液（200ml）を1Lメスシリンダーに入れ、300cc/minの空気をスパージャーを通して吹き込み、経時的な泡の高さを観察
水溶液特性
水溶液粘度安定性

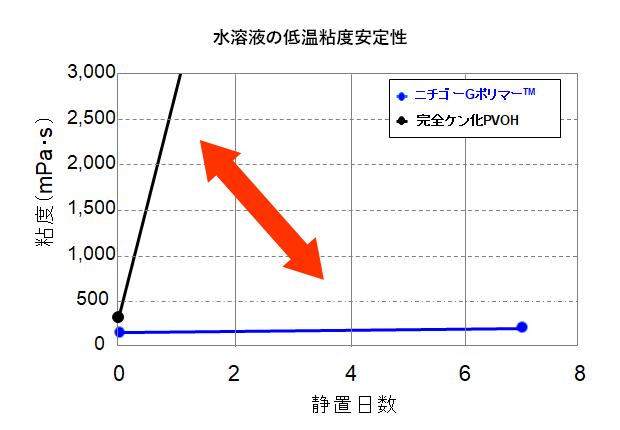

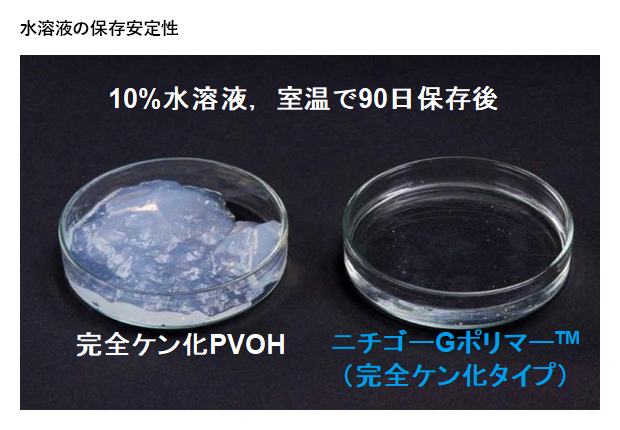

ニチゴーGポリマー™の水溶液は、低温保存下でも良好な粘度安定性を示します。
また、結晶性を制御することにより、水溶液の増粘性をコントロールすることができます。
ニチゴーGポリマー™：完全ケン化タイプ
10%水溶液, 5℃保存 粘度測定：B型, 10rpm

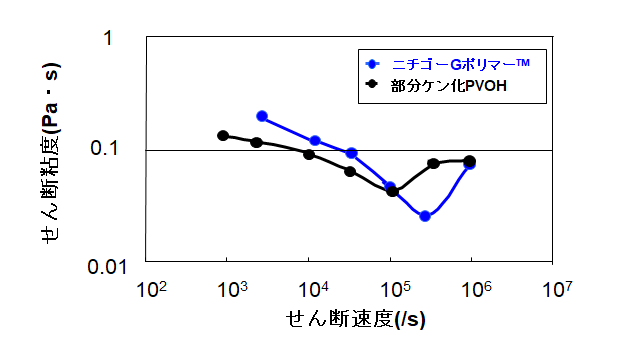

ニチゴーGポリマー™の水溶液は、高せん断下でも流動異常を起こしにくい特徴を有しています。
高速塗工などへの対応が期待できます。
部分ケン化PVOH；ケン化度88mol%
【測定】
キキャピラリーレオメーター, 7.5%水溶液

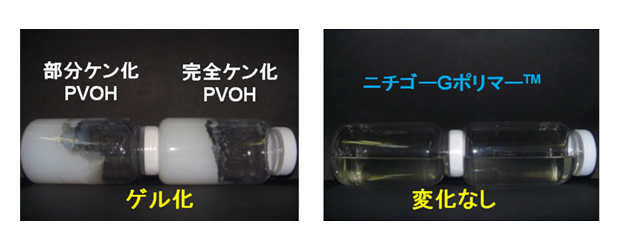

ニチゴーGポリマー™は、高濃度のアルカリ水溶液でも粘度変化を起こしにくく安定です。
【試験方法】
12%の樹脂水溶液と20%のNaOH水溶液を1：1で混合
23℃で3日間放置後の溶液状態
10%濃度のNaOH水溶液に各樹脂を溶解したときの溶解状態
| 品 種 |
溶解直後 |
1日後 |
1週間後 |
| ニチゴーGポリマー™AZF8035Q |
溶解 |
溶解 |
溶解 |
| 部分ケン化PVOH |
不溶解物あり |
ゲル化 |
ゲル化 |
| 完全ケン化PVOH |
不溶解物あり |
ゲル化 |
ゲル化 |
【条件】
樹脂濃度：6%
溶解条件：90℃, 1時間
保存温度：40℃
5℃,

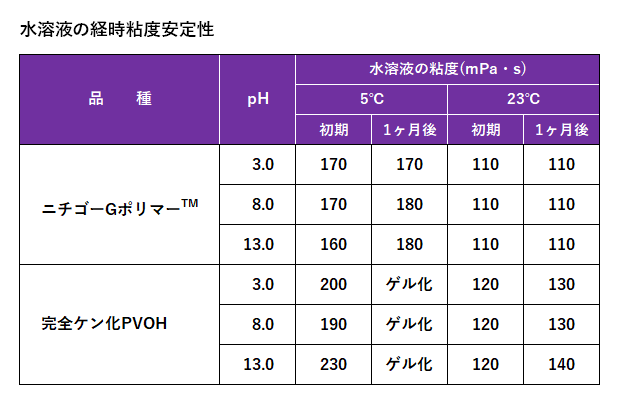

23℃に放置した場合の各pHにおける粘度を測定しました。
5℃では、完全ケン化PVOHは1日でゲル化するのに対し、ニチゴーGポリマー™は、各pHの領域で粘度安定性に優れています。
【試験方法】
7%水溶液のpHを10%酢酸水溶液で3.0、10%NaOH水溶液で8.0、13.0に調整し、5℃及び25℃で1ヶ月保管後の粘度を測定

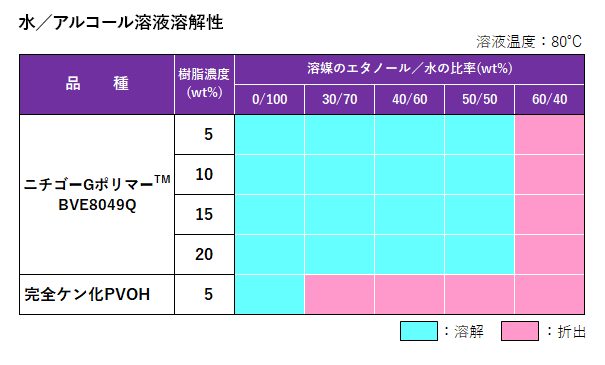

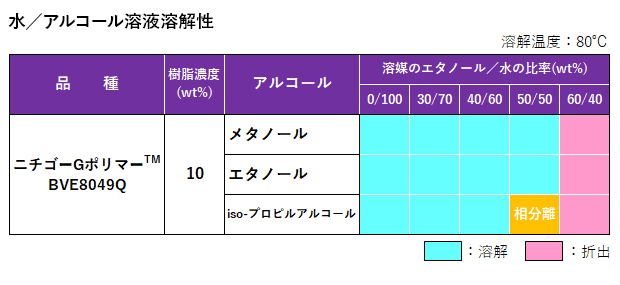

ニチゴーGポリマー™は、低級アルコールを多く含む水溶液にも溶解します。
水溶液特性
表面張力
ニチゴーGポリマー™の水溶液は、PVOHに比べ高い表面張力を示します。

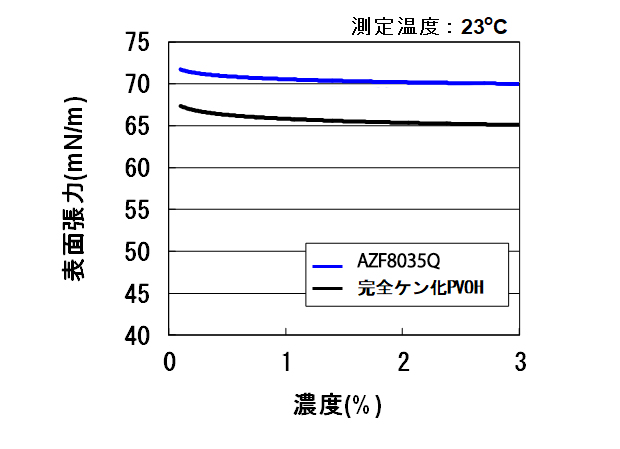

ニチゴーGポリマー™AZF8035Qの水溶液の表面張力
