Nichigo G-Polymer™ - ニチゴーGポリマー™　溶融粘度溶融成形性

基本物性

溶融成形性

ニチゴーGポリマー™は溶融成形可能な樹脂です。

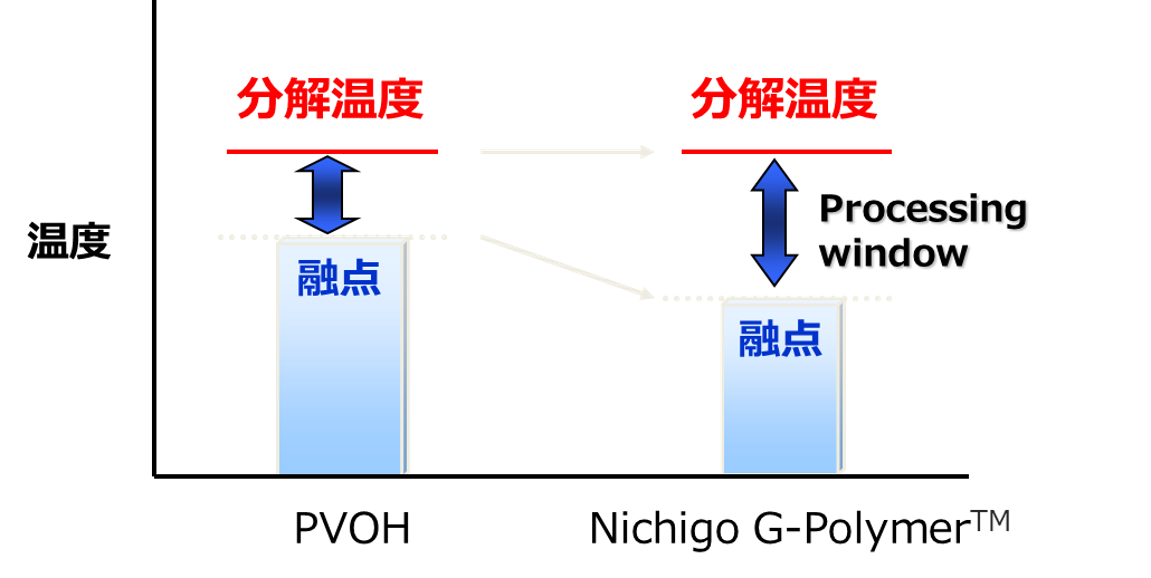

ニチゴーGポリマー™は、PVOHに比べ融点が低く、成形可能温度範囲が広いため、溶融成形性に優れています。

溶融成形性

成形用推奨グレード

特徴	品種	MFR 1) (g/10min)	OTR 2) (cc 30µm/㎡ day atm)	用途
				フィルム		射出成形
				Tダイキャスト	インフレーション	射出成形

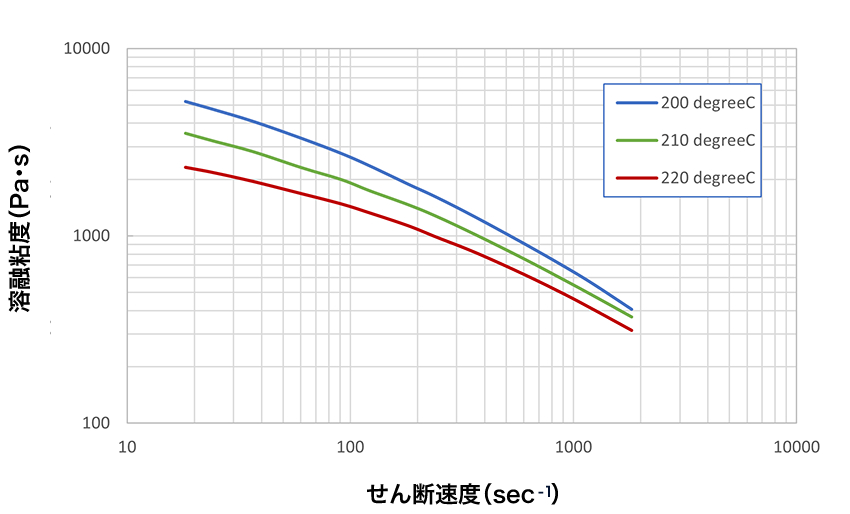

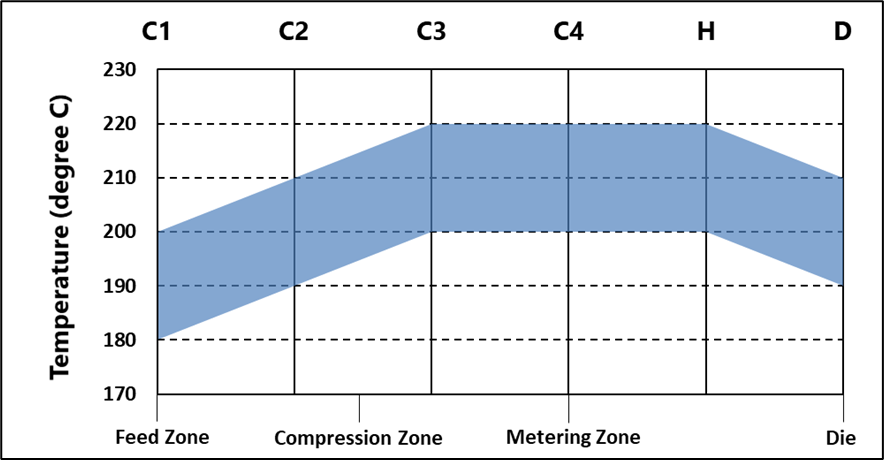

基本グレード	BVE8049P*	4.3	0.4	○	○	○

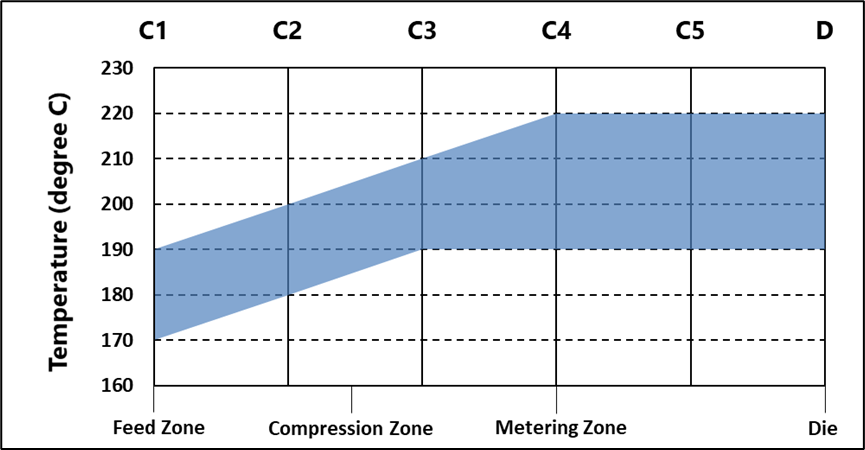

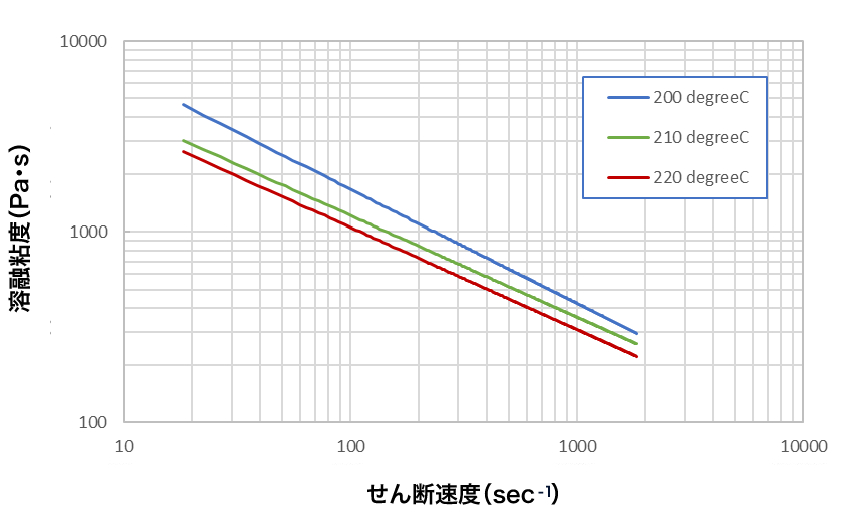

高MFRグレード	AVE8077P*	30	0.4	×	×	○

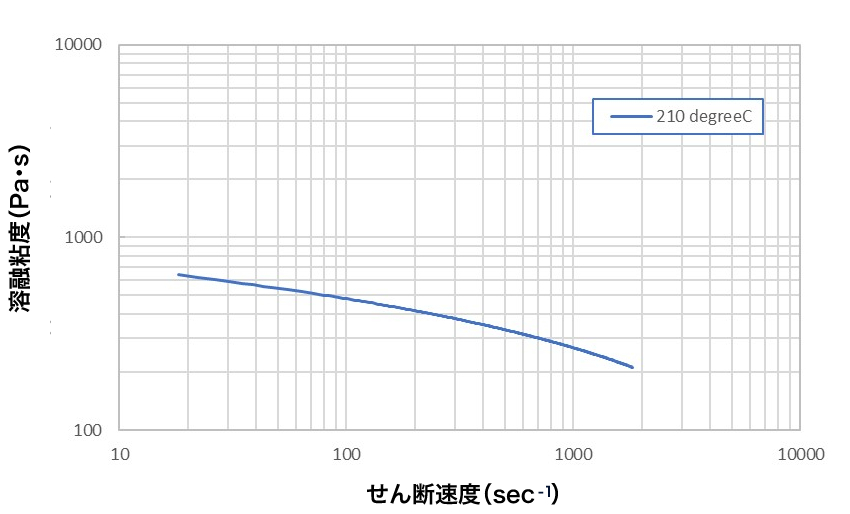

柔軟性グレード	OKS-8074P*	3.5	0.5	○	○	×

1）：2,160gf（210℃）
2）：23℃, 65%RH
* 食品用包装材料用推奨グレード
上記数値は、代表値であり、保証値ではありません。

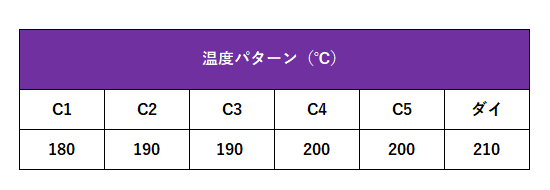

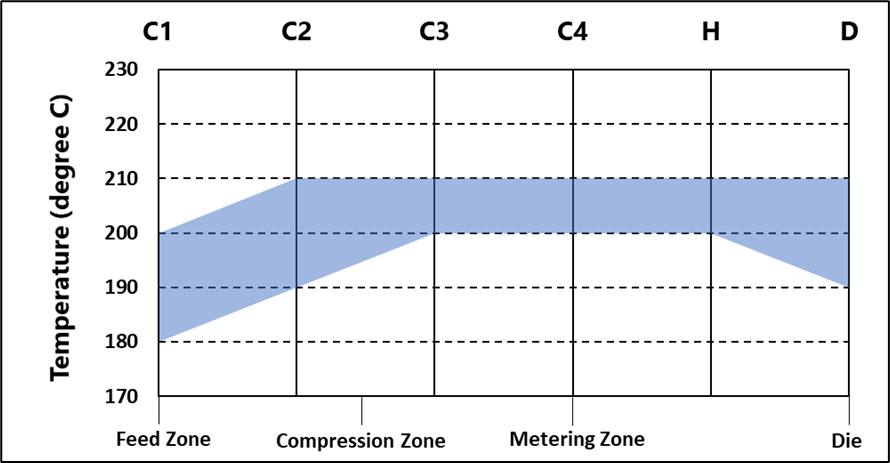

溶融成形時のポイント

★ 樹脂の温度が、230℃をなるべく超えないようにしてください。熱分解により、流動性の変化やゲル発生の原因になります。

★ ルーダー及びダイ内等での樹脂の長期滞留は、できるだけ避けてください。流動性の変化やゲル発生の原因に成ります。

★ 吸湿性の樹脂ですので、開封後は速やかにご使用ください。長期保管が必要な場合は、必ず防湿袋に入れ密封（ヒートシール）して保管して下さい。

★ 再乾燥はお勧めできません。黄変やフィッシュアイ等の原因になります。

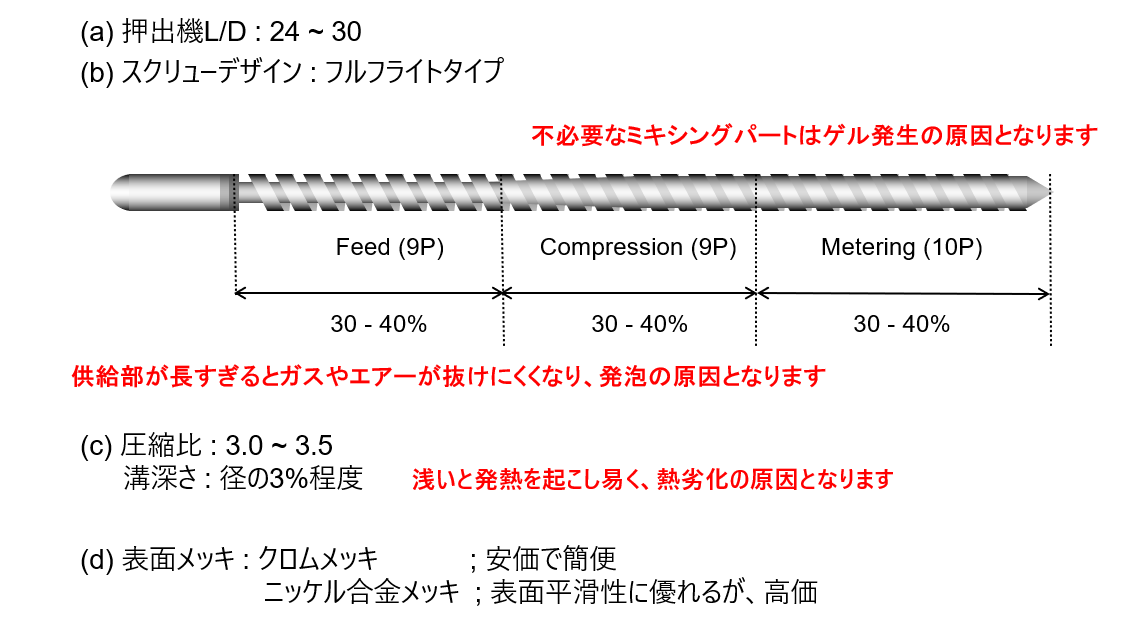

★ せん断発熱が発生しやすい樹脂ですので、スクリューパターンは、比較的マイルドなものにして下さい。また、スクリーンメッシュも細かすぎないように留意して下さい。

★ 装置内を窒素充填することで、熱分解を抑制できます。

★ ニチゴーGポリマー™は、親水性の樹脂ですので、疎水性の汎用成形樹脂とは、ほとんど相溶しません。高濃度のブレンドには、相溶化剤が必要になります。

★ 加工機内でニチゴーGポリマー™を滞留させることはできるだけ避けてください。発泡・ゲル化の原因となります。加工を停止する場合は、LDPEもしくはLLDPEでパージして下さい。滞留時間の目安は、最大で20分程度とお考えください。
