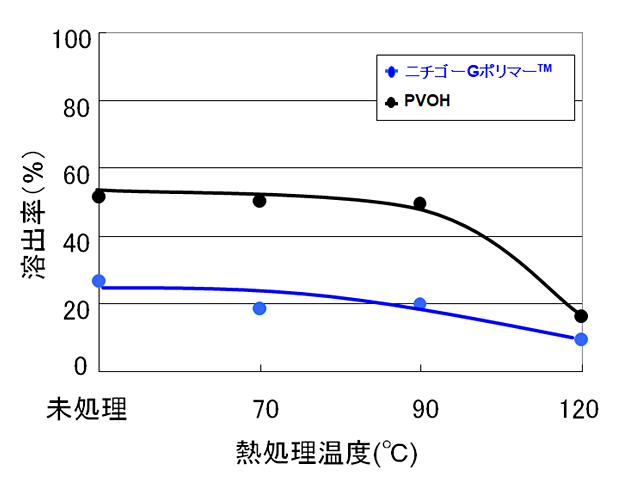

ジルコゾールZN（オキシ硝酸ジルコニウム）使用時

【試験条件】
架試験片作成方法：
　濃度10%の各樹脂溶液に架橋剤としてジルコゾールZN（第一希元素工業（株））を
　10重量部 / 樹脂100重量部添加した後、23℃条件下で水溶液を風乾して約100μmのフィルムを作成
溶出率測定方法：
　試験片を熱処理（各温度×5分）した後80℃の水で1時間抽出した際の溶出率を測定

ニチゴーGポリマー™：推定重合度；1,200　　ケン化度；99.0mol%以上
PVOH：推定重合度；1,200　　ケン化度；99.0mol%以上

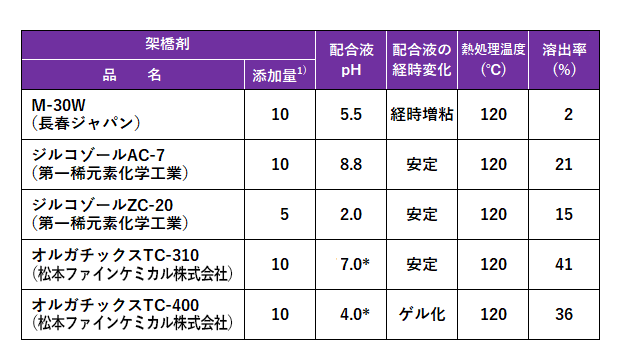

その他架橋剤の紹介

【溶出率の評価方法】
濃度10%のニチゴーGポリマー™水溶液に各架橋剤を添加した後、所定のpHに調整。23℃条件下で水溶液を風乾して約100μmのフィルムを作成。得られたフィルムに熱処理を行い、80℃の水で1時間抽出した際の溶出率を測定。

1)：10phr / 樹脂100phr
* pH調整実施
配合液の経時変化は常温で放置観察
ニチゴーGポリマー™：推定重合度；1,200　　ケン化度；99.0mol%以上
